| KIKUSUI ELECTRONICS에서 직류전원 PAV시리즈와
전자로드 5W시리즈를 새롭게 출시하게 되었습니다. KIKUSUI소개 - 직류전원공급장치및 전자부하장치에 상세페이지에도 올려 놓았습니다. 많은 애용부탁드립니다.
PAV 시리즈는
 | | · 제품명 | 스마트 가변스위칭 전원 | | | · 제품특징 | 최소형 고전력밀도, 고성능의 정전압(CV)/정전류(CC) 전원 | |
|
|

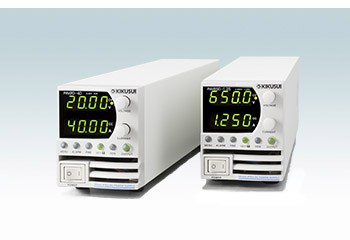

PAV 시리즈 - NEW- ▶개요PAV 시리즈는 최소형 고전력밀도, 고성능의 정전압(CV)/정전류(CC) 가변형 스위칭 전원입니다. 최대 출력 200W, 400W, 600W, 800W의 4가지 타입으로 출력 전압 10V~650V의 총 64모델*1. 벤치톱 사용을 전제로 하여 총 모델 높이 2U (약 88mm), 동일 사이즈로 통일한 고전력밀도를 자랑하는 사양입니다. 이 시리즈는 아날로그 컨트롤뿐만 아니라 CPU를 탑재하여 시퀀스 설정도 할 수 있습니다. 또 출력 전류를 확장하는 병렬 운전 기능(최대 6대*2)과 동기 운전 기능도 탑재. 더욱이 동 시리즈는 시스템 업에 불가결한 통신 인터페이스로서 USB, RS232C, RS485를 표준 탑재. 옵션으로 LAN 인터페이스*3도 탑재할 수 있습니다. 고조파 전류 억제 회로를 내장하여 역률 0.99, 전력 환경도 배려하였습니다. *1: LAN 탑재(with LAN) 모델 포함 *2: 동일 정격의 PAV 시리즈 *3: 공장 출하 시 옵션
▶특징- 초소형 고전력밀도
19인치 전용 케이스로 랙 마운트 탑재 가능 (최대 6대 병렬 가능) 200W/400W/600W/800W 4타입이 동일 사이즈 - 통신 인터페이스 표준 탑재※
LAN/USB/RS232C/RS485 인터페이스 표준 탑재 ※LAN은 공장 출하 시 옵션입니다. - 다출력 시스템 구축
LAN/USB/RS232C/RS485 통신 인터페이스를 사용하여 최대 31채널까지 가변 전원 시스템을 구축 가능 - 병렬 운전 기능
동일한 전원, 전류 정격의 PAV 시리즈를 이용하여 병렬 운전이 가능합니다. (최대 6대까지 출력 전류 밸런스 기능 포함 원 컨트롤 병렬 접속)
- 애플리케이션 소프트웨어
시퀀스 작성·제어 소프트웨어 Wavy for PAV（SD024-PAV）
▶ 모델로 전압전류(최대가변범위)알아보기표PAV10-20 모델로 최대전압및전류용량의 설명 앞의숫자 10 : 10 이 가변할수있는 최대 전압(10V)이고뒤의숫자 20 : 20 이 가변할수 있는 최대전류(20A) 이고 *숫자 둘을 곱한것이(즉 10 X 20 = 200) 최대용량(200W)이 됩니다. 모델및 용량의 예 PAV10-20 -NEW- ( 모델 ) | 0 〜 10V(전압) / 0 〜 20A(전류) / 200W(용량) |
|
| PAV20-10 -NEW- | | PAV36-6 -NEW- | | PAV60-3.5 -NEW- | | PAV100-2 -NEW- | | PAV160-1.3 -NEW- | | PAV320-0.65 -NEW- | | PAV650-0.32 -NEW- | | PAV10-40 -NEW- | | PAV20-20 -NEW- | | PAV36-12 -NEW- | | PAV60-7 -NEW- | | PAV100-4 -NEW- | | PAV160-2.6 -NEW- | | PAV320-1.3 -NEW- | | PAV650-0.64 -NEW- | | PAV10-60 -NEW- | | PAV20-30 -NEW- | | PAV36-18 -NEW- | | PAV60-10 -NEW- | | PAV100-6 -NEW- | | PAV160-4 -NEW- | | PAV320-2 -NEW- | | PAV650-1 -NEW- | | PAV10-72 -NEW- | | PAV20-40 -NEW- | | PAV36-24 -NEW- | | PAV60-14 -NEW- | | PAV100-8 -NEW- | | PAV160-5 -NEW- | | PAV320-2.5 -NEW- | | PAV650-1.25 -NEW- |
그리고 PLZ-5W 시리즈(이하 PLZ-5W)는
<script src="http://www.kikusui.co.kr/js/sideview.js" type="text/javascript"></script>
<script src="http://www.kikusui.co.kr/js/ajax.js" type="text/javascript"></script>
|

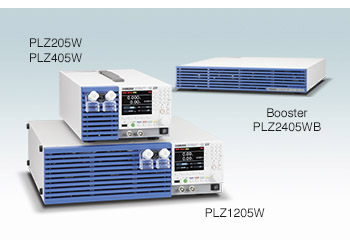

 | | PLZ205W/PLZ405W/PLZ1205W/PLZ2405WB |
| · 제품명 | 다기능 직류전자 부하장치 | | | · 제품특징 | PLZ-5W시리즈는 종래제품 PLZ-4W 를 한층더 업그레이드한 차세대 추력상품입니다. | |
|
|
|
PLZ-5W 시리즈 -NEW-다기능 직류 전자 부하장치 (CC/CV/CR/CP) : 8 모델 개요 PLZ-5W 시리즈(이하 PLZ-5W)는 기존 제품(PLZ-4W 시리즈)의 뛰어난 조작성을 계승하면서도 시인성이 높은 컬러 액정 화면(LCD)을 채용. 최대 동작 전압 150V, 최저 동작 전압 1V로 저전압 입력에도 대응하고 있습니다. 본 시리즈는 정전류, 정저항, 정전압, 정전력, 정전류+정전압, 정저항+정전압과 같이 6개의 동작 모드 외에 전압 입력에 대한 임의의 전류 설정이 가능한 임의 IV 특성(ARB) 모드를 새롭게 탑재한 고성능 직류 전자 부하장치입니다.
최고 슬루 레이트 60A/μs(PLZ1205W)의 고속 응답과 10μA의 최소 설정 분해능(PLZ205W L범위) 외에 소프트 스타트 기능, 가변 슬루 레이트, 응답 전환(CV/CR모드), 스위칭 기능, ABC 프리셋 메모리, 20개의 셋업 메모리, 시퀀스 기능 등 다채로운 기능을 갖추고 있습니다. 또한 고속 응답이 가능해졌기 때문에 고속의 전류 가변이 필요한 전원 시험이나 전류 센서 시험 등에 유연하게 대응합니다. 또 외부 전압 입력도 광대역화를 꾀하여 다양한 애플리케이션에 대응 가능합니다. 더욱이 부스터(PLZ2405WB)를 접속함에 따라 최대 10.8kW/2160A를 적은 공간으로도 실현할 수 있습니다.(당사 기존 대비)
통신 인터페이스도 LAN(LXI)/USB/RS232C를 표준 탑재하여 각종 검사 시스템에의 내장이 용이합니다. 특징- 컬러 액정 화면(LCD) 채용으로 스타일을 새롭게!
컬러 액정 화면 컬러로 시인성 높은 표시가 가능합니다.
측정값(전압, 전류, 전력)이 상시 표시됩니다.  최고 슬루 레이트 60A/μs
슬루 레이트 60A/μs 정격전류까지의 전류 상승시간 4μs를 실현 전원 평가에 대한 중요도가 커진 고속 과도 응답 시험에 대응
 전압 추종 특성
저항기의 특성을 훌륭하게 모방한 정저항 동작 전원의 기동시험 등에 최적의 특성입니다.
 통신 인터페이스 표준 탑재
통신 인터페이스 LAN(LXI)/USB/RS232C 인터페이스를 표준 탑재. 또 LAN 접속한 경우에는 컴퓨터, 스마트폰, 태블릿의 WEB 브라우저에서 PLZ-5W 시리즈에 들어 있는 WEB 서버에 접속하여 제어·감시가 가능합니다.
 시퀀스 작성·제어 소프트웨어 Wavy for PLZ-5W(SD023-PLZ-5W)
'Wavy for PLZ-5W(SD023-PLZ-5W)'는 기쿠스이제 전자 부하장치의 시퀀스 작성·실행을 지원하기 위한 소프트웨어입니다. Wavy for PLZ-5W는 컴퓨터를 사용하여 생각한 대로 시퀀스 패턴을 직감적이고 시각적으로, 프로그램 언어를 전혀 모르는 분도 쉽게 만들 수 있도록 개발되었습니다. 전압·전류 모니터링, 로깅 등 리모컨 감각으로 조작 가능하도록 되어 있습니다.
 임의 IV 특성(ARB) 모드
임의 IV 특성(ARB) 모드 임의 IV 특성(ARB) 모드에서는 IV 특성상의 임의의 점(전압값, 전류값 설정)을 복수 등록함으로써 임의 IV 특성을 설정할 수 있습니다. 임의의 점은 3개~100개까지 등록 가능합니다.
 부스터(PLZ2405WB)
< 2U로 2400W를 실현>
부스터 PLZ1205W에 별매 부스터 PLZ2405WB를 최대 4대까지 접속함으로써 최대 10.8kW/2160A의 전자 부하장치로서 사용 가능합니다. 또한 접속에는 옵션인 병렬 운전 케이블(PC01-PLZ-5W)이 접속 대수에 맞게 필요합니다.
※PLZ1205W 전용입니다. 다른 모델과 접속하여 사용할 수 없습니다.
 병렬 운전
<동일 기종의 병렬 운전은 최대 5대까지 가능>
또 부스터를 사용하지 않는 병렬 운전에서는 마스터기를 포함하여 동일 기종을 최대 5대까지 병렬 접속 가능합니다.(최대 6kW/1200A) 접속은 원 컨트롤·마스터 슬레이브 운전이 되어 마스터기의 패널에서 시스템 전체의 제어 및 표시가 가능합니다.
또한 접속에는 옵션인 병렬운전케이블(PC01-PLZ-5W)이 접속 대수에 따라 필요합니다.
 대용량 모델(스마트 랙)
PLZ1205W와 부스터 PLZ2405WB를 소형화하여 조립한 SR(스마트 랙)을 대용량 시리즈로서 라인업했습니다. 입력 전력은 6kW, 10.8kW, 15.6kW, 20.4kW가 있습니다.
최대 입력 전류 2160A입니다.(PLZ6005W SR은 1200A)
라인 업 | |
|---|
| PLZ205W -NEW- | 직류 전자 부하장치. 최대 200W, 1~150V, 40A. 정전류·정저항·정전압·정전력·정전류+정전압·정저항+정전압의 각 모드 및 비직선의 부하 특성을 재현할 수 있는 '임의 IV 특성(ARB) 모드'를 탑재. 상승시간 환산으로 4μs의 고속 응답. 시퀀스 컨트롤 기능에 따라 실부하 시뮬레이션이 가능. 병렬 운전에 따라 용량 확장 가능. LAN/RS-232C/USB 인터페이스를 표준 탑재(GPIB는 옵션)
| | PLZ405W -NEW- | 직류 전자 부하장치. 최대 400W, 1~150V, 80A. 정전류·정저항·정전압·정전력·정전류+정전압·정저항+정전압의 각 모드 및 비직선의 부하 특성을 재현할 수 있는 '임의 IV 특성(ARB) 모드'를 탑재. 상승시간 환산으로 4μs의 고속 응답. 시퀀스 컨트롤 기능에 따라 실부하 시뮬레이션이 가능. 병렬 운전에 따라 용량 확장 가능. LAN/RS-232C/USB 인터페이스를 표준 탑재(GPIB는 옵션)
| | PLZ1205W -NEW- | 직류 전자 부하장치. 최대 1200W, 1~150V, 240A. 정전류·정저항·정전압·정전력·정전류+정전압·정저항+정전압의 각 모드 및 비직선의 부하 특성을 재현할 수 있는 '임의 IV 특성(ARB) 모드'를 탑재. 상승시간 환산으로 4μs의 고속 응답. 시퀀스 컨트롤 기능에 따라 실부하 시뮬레이션이 가능. 병렬 운전에 따라 용량 확장 가능. LAN/RS-232C/USB 인터페이스를 표준 탑재(GPIB는 옵션)
| | PLZ2405WB -NEW- | PLZ1205W용 부스터 유닛. 최대 2400W, 1~150V, 480A. 1대의 PLZ1205W를 부스터기로 하여 PLZ2405WB를 최대 4대까지 병렬 접속 가능합니다. (최대 10.8kW, 2160A) ※주: PLZ1205W 전용입니다. 다른 모델과 접속하여 사용할 수 없습니다.
| | PLZ6005W SR -NEW- | PLZ1205W와 부스터를 전용 랙 부품으로 조립한 대용량 전자 부하장치입니다. 6000W, 1~150V, 1200A. 디지털 인터페이스(LAN/USB/RS-232C) 표준 탑재. 시퀀스 작성·제어 소프트웨어 'Wavy'로 제어 가능
| | PLZ10005W SR -NEW- | PLZ1205W와 부스터를 전용 랙 부품으로 조립한 대용량 전자 부하장치입니다. 10.8kW, 1~150V, 2160A. 디지털 인터페이스(LAN/USB/RS-232C) 표준 탑재. 시퀀스 작성·제어 소프트웨어 'Wavy'로 제어 가능
| | PLZ15005W SR -NEW- | PLZ1205W와 부스터를 전용 랙 부품으로 조립한 대용량 전자 부하장치입니다. 15.6kW, 1~150V, 2160A. 디지털 인터페이스(LAN/USB/RS-232C) 표준 탑재. 시퀀스 작성·제어 소프트웨어 'Wavy'로 제어 가능
| | PLZ20005W SR -NEW- | PLZ1205W와 부스터를 전용 랙 부품으로 조립한 대용량 전자 부하장치입니다. 20.4kW, 1~150V, 2160A. 디지털 인터페이스(LAN/USB/RS-232C) 표준 탑재. 시퀀스 작성·제어 소프트웨어 'Wavy'로 제어 가능
| | |
옵션 (관련 제품)
Wavy for PLZ-5W (SD023-PLZ-5W) -NEW- 시퀀스 작성 소프트웨어 전자 부하장치 PLZ-5W 시리즈의 시퀀스 작성·실행을 지원하기 위한 소프트웨어입니다. 마우스를 사용하여 그림을 그리고 표 계산하는 식으로 프로그램 작성·편집이 가능합니다. 무료체험판도 있습니다.
PIA5100 -NEW- GPIB 컨버터GPIB를 탑재하지 않은 당사제 계측기/전원의 RS232C 또는 USB 인터페이스를 통하여 GPIB 기능을 제공하는 인터페이스 변환기입니다. [DC5V 전원 케이블, 마그넷 시트 부속]
PC01-PLZ-5W -NEW- 병렬 운전 케이블 (PLZ-5W 용)병렬 운전 케이블 전자 부하장치 PLZ-5W 시리즈 또는 부스터 (PLZ2405WB) 간의 병렬 접속용 케이블. 케이블 길이: 30cm (※PLZ2405WB의 부속품과 동등합니다.)
|
|
|
|
